מגזין המים הישראלי הנדסת מים 58
מושפעת בצורה משמעותית מנוכחות אוויר
במערכת. כאשר אוויר נמצא במערכת הוא מצטבר בנק' גבוהות לאורך
הצינור עם כיוון הזרימה ויוצר כיסי אוויר כחלק מש"מ של גז נוזל. כל כיס
אוויר כזה הוא כמו מגוף שלא פתוח במלואו שיוצר הפסדי עומד מקומיים
מיותרים במערכת.

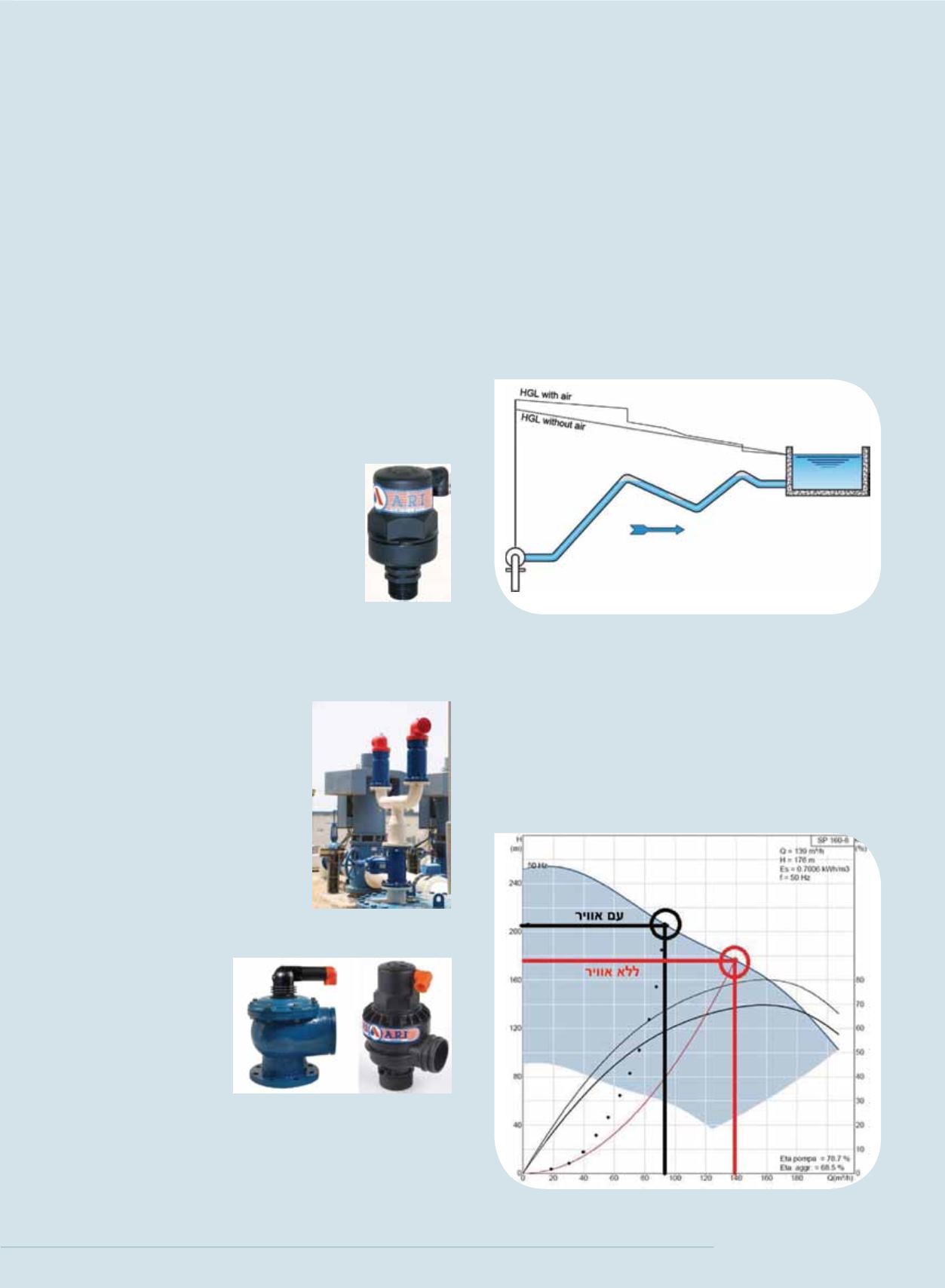

עם כיסי אוויר, HGL , העומד ההידראולי 6 'כפי שניתן לראות באיור מס
ממחיש את ההפסדים עליהם המשאבה צריכה להתגבר בשל היווצרות
כיסי אוויר היוצרים הפסדים מקומיים. בהשוואה לעומד ההידראולי ללא
כיסי אוויר (הקו המקווקו).
ערכם של ההפסדים המקומיים האלו יכול להגיע לערכים משמעותיים עד
לרמה בו תתקשה המשאבה לעבוד מולו בזמן הפעלה או ע"פ עומד כיבוי
המחייב את המשאבה להיכבות כהגנה במקרה של עומס גבוה מזה שהיא
מתוכננת לעבוד בו.
– העומד ההידראולי עם וללא נוכחות אוויר 6 איור
משאבות צנטריפוגליות מגיעות במגוון גדלים וסוגים ועם עקומי מערכת
שונים. ישנן סיבות רבות
.)BEP - Best Efficiency Point ( להפעלת המשאבה בנקודת העבודה שלה
לא רק מטעמים של מניעת בלאי במשאבה, אלא גם על מנת להעביר את
כמות המים הגדולה ביותר בהשקעת האנרגיה הקטנה ביותר.
ניתן לראות בבירור את ההבדל והמשמעות שיש לאוויר 7 'על פי איור מס
במערכת על ביצועי המשאבה ויעילותה כאשר יש אוויר במערכת (קו שחור),
לבין יעילות המשאבה כאשר אין אוויר במערכת (קו אדום). במצב בו ישנו
אוויר במערכת הדבר מתבטא לא רק בעלייה בלחץ הדרוש ובירידה בספיקה
(קו שחור), אלא גם בירידה בנצילות עקב הימצאות אוויר במערכת מכיוון
שהספיקה יורדת אנו למעשה יוצאים מנק' העבודה האופטימלית (עיגול
אדום), שמתקבלת מחיתוך אופיין העבודה ואופיין המשאבה ומכאן מתקבל
(עיגול שחור). BEPמצב בו המערכת תעבוד בנק' עבודה רחוקה מה-
שסתומי אוויר
שסתום אוויר הינו האביזר היעיל ביותר לשליטה באוויר בעת מילוי וריקון
הקו ובעת זרימת הנוזל בלחץ. הם מייעלים את המערכת מבחינה אנרגטית.
ישנם שלושה סוגים של שסתומי אוויר:
שסתום אוויר קינטי
שסתום אוויר המשחרר אוויר בקצב מבוקר בעת מילוי המערכת ומכניס
אוויר למערכת כאשר היא מתרוקנת ומונע מצב של תת לחץ (ואקום).
שסתום אוויר אוטומטי
שסתום אוויר המשחרר את האוויר הכלוא במערכת
כאשר היא תחת לחץ.
שסתום אוויר משולב
שסתום אוויר המשלב שסתום אוויר קינטי ואוטומטי כיחידה אחת בגוף אחד.
שסתום אוויר משולב – משכך הלם
שסתום אוויר משולב, משכך הלם, מונע
טריקות, משלב בתוכו שסתום אוויר קינטי,
שסתום אוויר אוטומטי ומנגנון לשחרור מבוקר
של האוויר. השסתום המשולב משחרר אוויר
בעת מילוי המערכת, מאפשר כניסת אוויר
כשהמערכת מתרוקנת מהנוזל ומשחרר אוויר
כלוא כאשר המערכת תחת לחץ. שסתום זה
מגן על מרכיבי המערכתמפני הלם מים בצנרת
במצבים של הפרדת עמוד המים או מילוי מהיר
של הקו במים.
שסתוםאווירמשולב–דינאמי
שסתום אויר משולב דינאמי,
הנו שסתום ייחודי הפועל
ללא מצוף ומבוסס על עקרון
הדיאפרגמה המתגלגלת
– עקום המשאבה עם וללא נוכחות אוויר 7 איור
