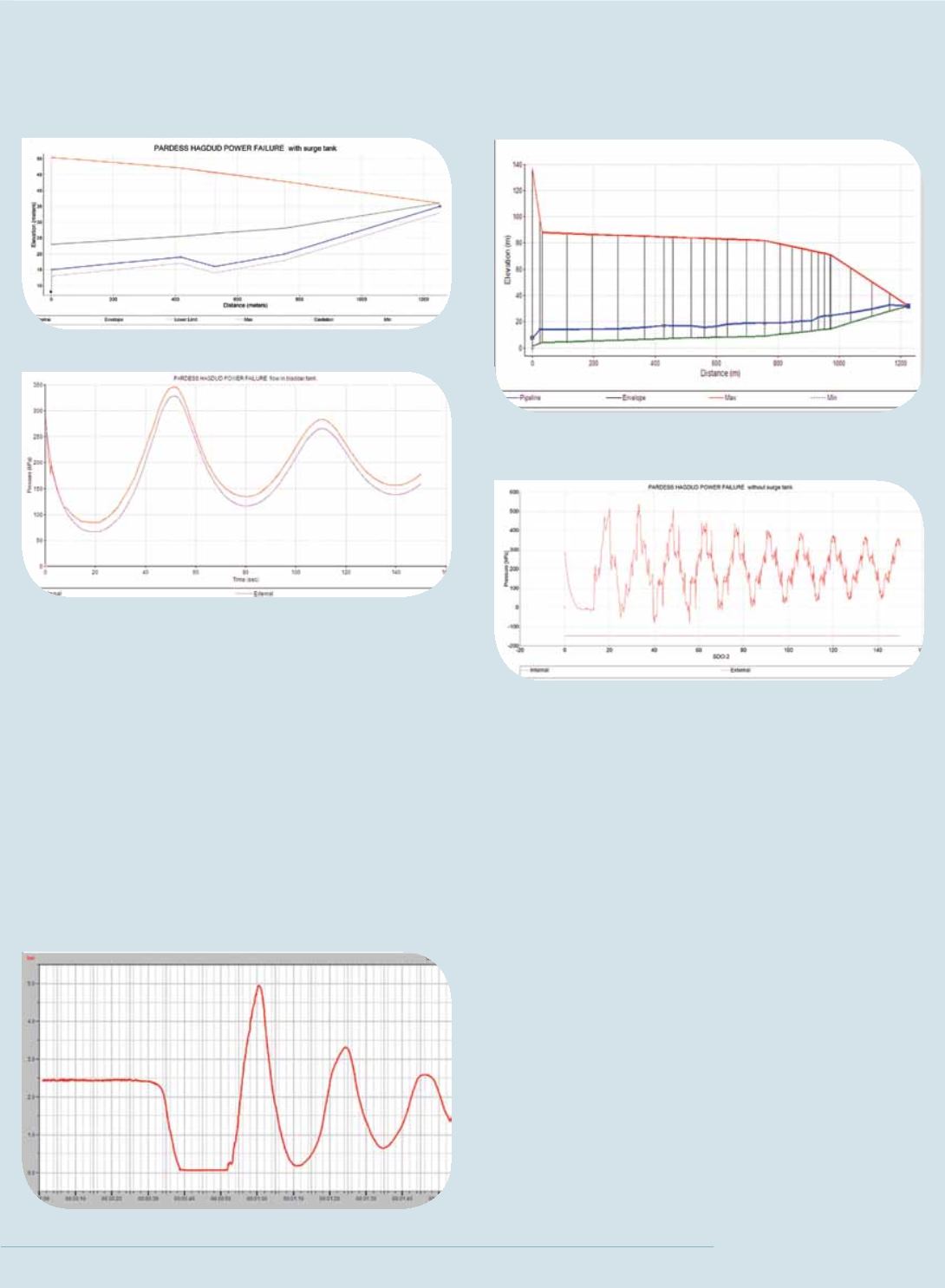

: לחץ מינימום ומקסימום בזמן הדממת משאבה ללא מיכל 2 איור
הלם בלדר
: הלחץ בצומת מיכל הלם בלדר בזמן הדממת משאבה ללא 3 איור
מיכל הלם בלדר
קו"ב, 5 כתוצאה מאנליזת ההלם נקבע כי מיכל הלם בלדר בנפח של
מטר )על פי מפרט מהיצרן( נדרש 3.2 מטרים ובגובה של1.5 בקוטר של
קו"ב גובה פני מים תחילי 5 בתחנה. על פי חישוב של מיכל הלם בלדר בנפח
PRECHARGE) בר. 0.5- מטר ולחץ כלוא בתוך הדיאפרגמה כ1.7 הוא
.(PRESSURE
מטרים מתחנת השאיבה, 10-שסתומי אוויר ומיכל הלם בלדר הותקנו כ
מטרים. 15 לפני מד המים. מיכל הלם בלדר הותקן ברום של
על פי אנליזת ההלם בזמן הדממת משאבה עם מיכל הלם בלדר מותקן,
- קו אדום( 4 מטרים )איור 43.5 הלחץ הגבוה ביותר הוא בתחנת השאיבה
(, לא הייתה ירידה בלחץ 5 מטר )איור34 ובמיכל הלם בלדר הלחץ הוא
- קו ירוק(. שסתומי האוויר פעלו בעיקר 4 מתחת לפרופיל הצינור )איור
בשחרור אוויר בעת מילוי קו ושחרור אוויר כאשר המערכת נמצאת תחת
לחץ והכנסת אוויר במהלך ריקון של הקו.
: לחץ מינימום ומקסימום בזמן הדממת משאבה עם מיכל 4 איור
הלם בלדר
: לחץ במיכל הלם בלדר בזמן הדממת משאבה עם הגנה5 איור
תאור ניסוי שטח
מספר ניסויים בוצעו במהלך הפעלה וכיבוי המשאבות. קריאות לחץ נלקחו
עם מתמר לחץ ואוגר נתונים שנותן קריאה של מאה קריאות לשנייה. סוג זה
של מתמר אינו קורא לחץ שלילי.
5 הדממה של שתי משאבות בהפסקת חשמל, מיכל הלם 114 ' . ניסוי מס1
מטר. 25 מק"ש, עומד בסניקה 610 קו"ב לא מחובר, ספיקה
הדממה של שתי משאבות בהפסקת חשמל, עם מיכל 115 '. ניסוי מס2
מטר. 25 מק"ש, עומד בסניקה 610 קו"ב מחובר, ספיקה 5 הלם
תוצאות הניסוי
( שבו הודממו שתי משאבות, ללא שימוש במיכל 6 )איור114 'לפי ניסוי מס
( ושסתומי האוויר 5EDUמטרים ) 50 הלם בלדר, הלחץ בתחנת השאיבה הגיע ל
הכניסו אוויר במהלך הפחתת הלחץ בצינור ופרקו אוויר כאשר הלחץ עלה.
משאבות, מיכל לא מחובר 2 הדממה של 114 : ניסוי6 איור
