מגזין המים הישראלי הנדסת מים 38
שילוב טכנולוגי חדשני של מיכל הלם בלדר
ושסתומי אוויר לפתרון (Bladder Tank)
בעיות הלם מים ושליטה באויר במערכת
הביוב בת"ש פרדס הגדוד תאגיד מי נתניה
הלם מים הוא אחד מהגורמים הקריטיים להיווצרות סדקים, שברים זעירים
ופיצוצים בצנרת. הלם מים הינה תופעה של היווצרות תנודות לחץ חיוביות
ושליליות )גל הלם חיובי ושלילי( בצנרת עקב שינוי פתאומי במהירות הזרימה
הנגרם מארועים כמו סגירה או פתיחה מהירה של מגוף, הפסקה/התחלה
של משאבה, פתיחה וסגירה של ברזי כיבוי אש, פעולות של ניקוז ושטיפה.
הלמי מים גורמים נזק חמור בהיבט הכספי )אובדן מים ונזק לצנרת(,
הסביביתי )זיהום מקורות מים, קרקע וסביבה משפכים דולפים( והבריאותי
)חדירת פתוגנים, רעלנים וזיהומים למערכות מי שתייה( . הלמי מים חזקים
גורמים לנזק מיידי הנראה לעין: פיצוץ וקריסת צנרת הגורמים לאובדן מים
גדול. הלמי מים חלשים גורמים לסדקים ולשברים זעירים בצנרת שאינם
נראים לעין ולמעשה הם שכיחים יותר וגורמים לדלף גדול יותר עם הזמן כי
אינם מטופלים. תכנון נכון לטיפול בהלמי מים יכול להוריד משמעותית את
הנזקים לצנרת, את פחת המים ואת הזיהום למקורות המים.
מאמר זה מציג מחקר מקרה בתחנת השאיבה פרדס הגדוד בתאגיד מי
נתניה, אשר חוו כמה נזקים לאורך מערכת הצנרת בשל הלמי מים בתנאי
הפסקה של המשאבה.
המאמר יתאר את המידול ואת האימות בשטח של אנליזת הלם המים
באמצעות השילוב של שסתומי אוויר ומיכלי בלדר למניעה ושליטה בהלם
מים.
הלם מים ניתן למנוע על ידי
• האטת קצב שינויי המהירות במערכת
• האטת קצב מילוי קטעי מערכת ריקים
• שחרור אויר בקצב איטי נשלט בעת מילוי קטע קו
• החדרת אויר או מים אל תוך הקו בנקודות בהן צפויים מצבי תת-לחץ
ישנם אביזרים שונים למניעת הלם מים
אחד האביזרים היעילים והאמינים למניעת הלם מים הוא מיכל הלם מסוג
.Bladder Tank מיכל בלדר
( וכולל כרית אוויר או כרית ON-LINEמיכל הלם מסוג זה נמצא על הצינור )
גז בחלק העליון של המיכל המוטען מראש בלחץ שנקבע מראש לשמירת
נפח האוויר הדרוש תחת תנאי הפעלה נורמאליים. במיכל מסוג זה לא נדרש
קומפרסור ומקור אנרגיה.
היתרונות של מיכל בלדר:
• אין מסיסות של אוויר במים
• אין קורוזיה
• אין צורך בחיבור לחשמל
• מערכת רגולוציה עצמאית
• גמישות במיקום ההתקנה
• תחזוקה נמוכה
פתרון בעיות
הלם מים
* מהנדסת יישומים בחברת א.ר.י כפר חרוב, בוגרת הטכניון בפקולטה להנדסה אזרחית
של איגוד המים WLSG - WATER LOSS SPECIALIST GROUP בשטח מים וסביבה. חברה ב-
.IWA העולמי
מומחית להורדת פחת מים, אנליזות הלם מים ומיקום וגודל שסתומי אויר במע' מים וביוב.
932 ,קיבוץ כפר חרוב, ד.נ. רמת הגולן
ד"ר שרון יניב*

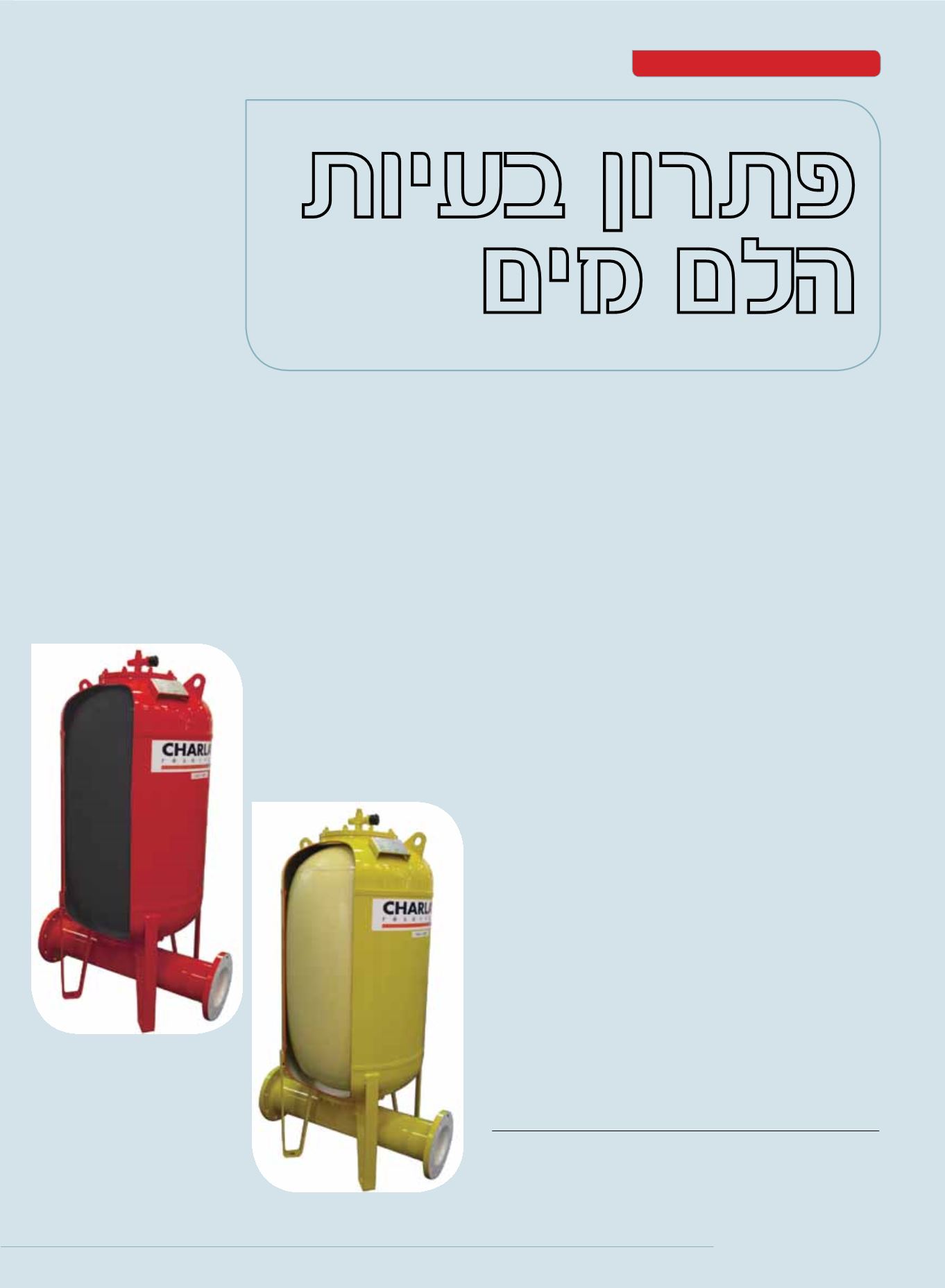

מיכל בלדר לביוב
