שסתומי אוויר מודרניים וחדשניים הנם אביזרים יעילים ביותר לטיפול
בהלמים. שסתומי אוויר מטפלים גם בהלמים הקיצוניים וגם בהלמים
החלשים, ניתנים לשימוש לכל אורך הקו, ומונעים העצמות ההלמים
והגברת הנזקים ע"י מניעת כיסי אוויר וקוויטציה.
תאור תחנת שאיבה לביוב פרדס הגדוד
באורך 10 דרג PVC מ"מ, צינור 400 קו סניקה לסילוק מי שפכים בקוטר
מ'. סיום קו 7.5+ מטר המתחיל בתחנת שאיבה פרדס הגדוד ברום 1,200
מ' 32.20+ הסניקה בשוחת איסוף בגרביטציה ברום
מק"ש 360 משאבות טבולות בהתקנה יבשה בספיקה של 2 בתחנה עובדות
סל"ד. 1450מטר. סיבובי המנוע של המשאבה 35 כל אחת לגובה הרמה של
משאבות במקביל )ביחד(. 2 התחנה עובדת עם משאבה אחת או עם
מיכל ההלם ושסתומי האוויר הורכבו מחוץ למבנה התחנה בתוך שטח
התחנה לפני המד מים.
– הרושם Data Logger -מדידת הלחצים נרשמה ע"י מתמר לחץ רגיש ו
מאה קריאות בשנייה.
המתמר לחץ חובר לקו בשסתום אוויר ליד המיכל הלם ,המתמר לא יודע
לקרוא את תת הלחץ.
תוצאות אנליזת הלם בהדמיית הפסקת חשמל
BLADDER TANKבתחנה עם מיכל הלם

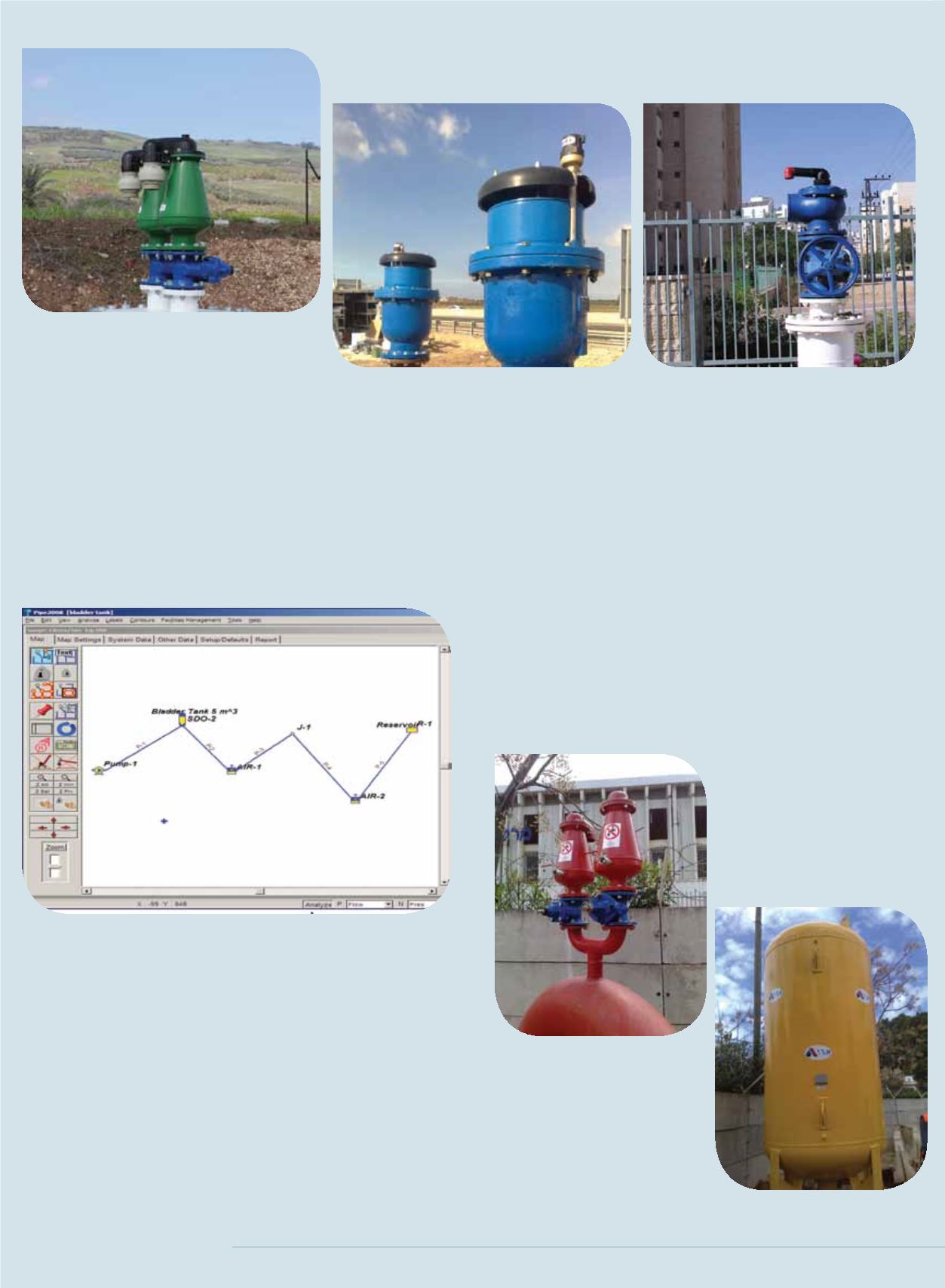

עבור צינור תחנת השאיבה לביוב Surge2008 יצרנו מודל מתמטי בתוכנת
.(1 פרדס הגדוד )איור
: צינור תחנת השאיבה לביוב פרדס הגדוד1 איור
מניתוח תוצאות אנליזת ההלם במהלך תרחיש הפסקת משאבות ללא
(2 מטרים )איור61.5 הגנה, הלחץ הגבוה ביותר הוא בתחנת השאיבה
איור(. יש ירידה בלחץ 3) מטרים 50 ובצומת מיכל הלם בלדר הלחץ הוא
– קו ירוק(. 2 מתחת לפרופיל הצינור )איור
שסתום אוויר תל"ש לביוב
שסתום תל"ש למים שסתום אוויר דינאמי
שסתום אוויר לביוב
קוב 5 מיכל הלם בלדר
