בשנים האחרונות הולכת וגוברת הדרישה
שתהליך התכנון בפרויקטים לקווי הולכה
ראשיים יכלול אנליזת הלם. ביצוע אנליזת
הלם בתוכנת הלמים מאפשר להפיק
תוצאות מדויקות על תהליך נטרול ההלם
ולבחור בצורה מיטבית את האביזרים
להגנה מהלם.
התוכנות בשוק
ראשית, נקדיש כמה מילים להבדלים העקרוניים בין תוכנות פותר רשת
לבין תוכנות לאנליזות הלם.
תוכנות פותר רשת קיימות עשרות שנים ומוכרות היטב בקרב המתכננים
והמהנדסים בשוק המים בארץ ובעולם. בתוכנות אלו מריצים תרחיש של
), תרחישי כיבוי אש, הדמיה מתמשכת Steady Stateהמערכת במצב יציב (
של השתנות המערכת בזמן כתוצאה משינוי הדרגתי של צריכה, מילוי/
ריקון מאגרים ועוד.
לעומת זאת, התוכנות לניתוח הלם עוסקות רק בתרחישים שעלולים להוביל
לזרימות מעבר, מצב שבו תנאיי הזרימה משתנים בפרקי זמן קצרים, עד
.1 'חלקי שנייה! ראה טבלה מס
בין היתר מקובל להריץ את התרחישים הבאים: כיבוי משאבה/מס' משאבות
עקב הפסקת חשמל, התנעה וכיבוי של משאבה/מס' משאבות, סגירה/
פתיחה של מגופים לאורך הקו ולצרכנים.

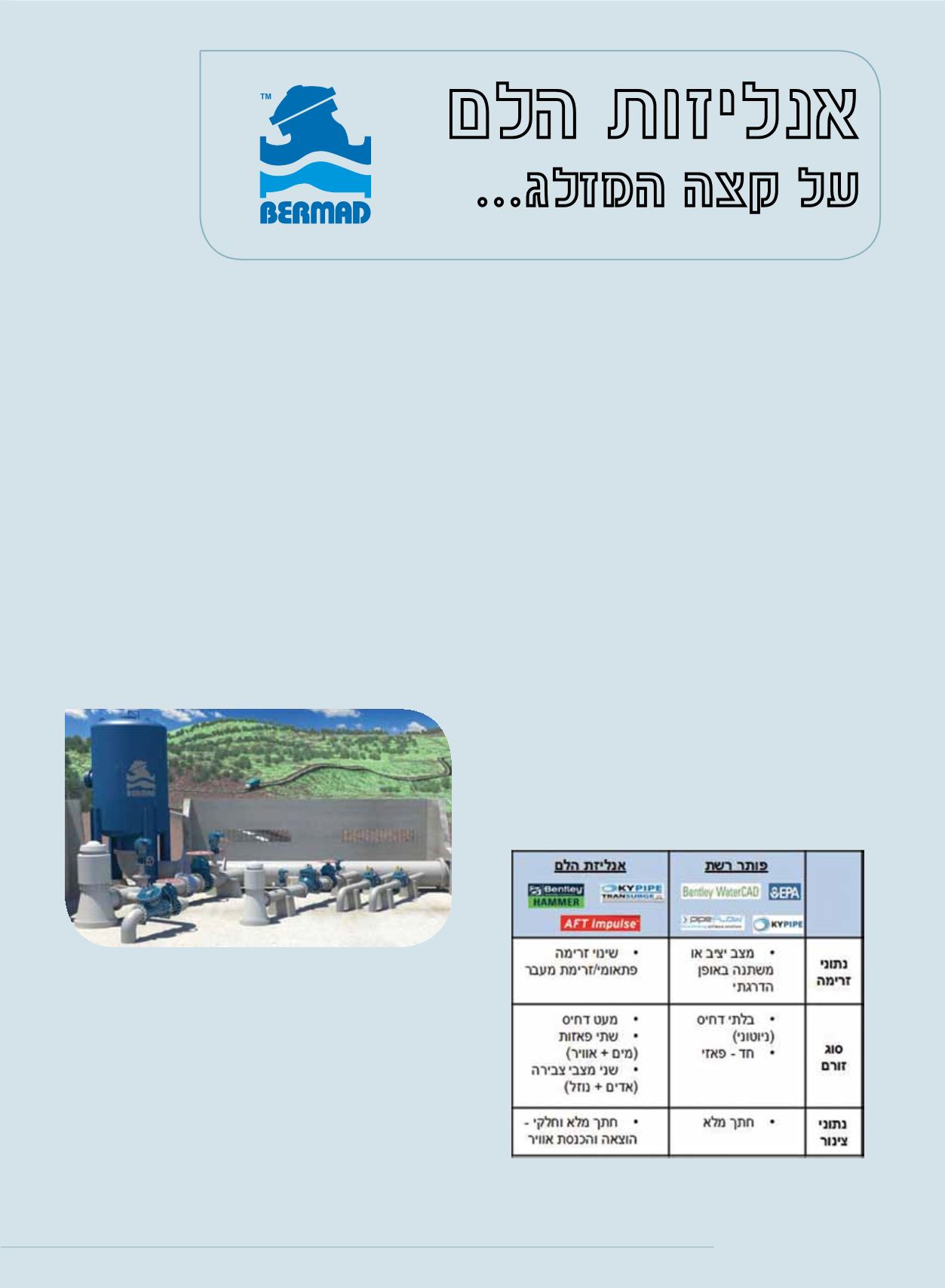

: השוואה בין תוכנות פותר רשת לתוכנות לאנליזת הלם1 טבלה
*ראוי לציין שבסיס הנתונים הדרוש לשתי התוכנות (לדוגמא מנח הקו) כמעט זהה ולכן
קיימות תוכנות שכוללת את שני המודולים.
השלבים בביצוע אנליזת הלם
טרם ביצוע אנליזה חשוב לבצע הרצה בתוכנה לבחירת גודל ומיקום שסתומי
אוויר לצורכי ניהול ובקרת האוויר במערכת.
השלב הראשוני של אנליזת ההלם הוא לבצע הדמיה של המערכת במצב
יציב וזאת על מנת לוודא שהנתונים והתנאים ההידראוליים במודל מתאימים
לשטח. השלב השני הוא ביצוע הדמיה של המערכת ללא הגנה, כלומר ללא
אביזרי הגנה מהלם, התוכנה מזהה את שינויי הזרימה במערכת ומציגה את
מעטפת הלחצים לאורך הקו.
הדמיה זו של הלם מים מתבססת על הרצת התרחיש הגרוע ביותר, לדוגמא
במערכת משאבה-מאגר, הפסקת חשמל פתאומית שמביאה לכיבוי כל
המשאבות בו זמנית.
השלב הבא הוא תכנון ובחינה של הפתרונות להלם אשר יתנו את המענה
הטכנו-כלכלי האופטימאלי מבין סל הפתרונות: מגופים מקדמי הלם, פורקי
לחץ, מגופי משאבה, אל-חוזרים, מיכלי לחץ ושסתומי אוויר.
בשלב האחרון, מוודאים שהפתרון להלם שהומלץ אכן מתפקד באופן הרצוי.
לשם כך מבוצעת הרצה נוספת שמדמה כיצד הפתרונות שהוצעו מבטלים
או מפחיתים את הנזקים שעלולים להיגרם במצב של הלם מים.
: פתרונות ברמד להלם מים בתחנות שאיבה 1 תמונה
תוכנות לבחירת גודל ומיקום שסתומי אוויר
יצרנים שונים בארץ ובעולם מציעים תוכנות לבחירת גודל ומיקום שסתומי
אוויר.
תוכנות אלו מיועדות לצורכי ניהול ובקרת אוויר וזאת על מנת להשיג את
המטרות הבאות:
• מניעת הצטברות כיסי אוויר בנקודות גבוהות לשמירת כושר ההולכה
של הצינור
• מילוי קו יעיל
• מניעת תנאיי וואקום במצב ניקוז או פיצוץ קו
• מניעת הפרדות עמודת המים בנקודות קריטיות
