וחשוב לא פחות - מתכונת קביעת נקודת העבודה של המשאבה הבודדת
או של מערך משאבות.

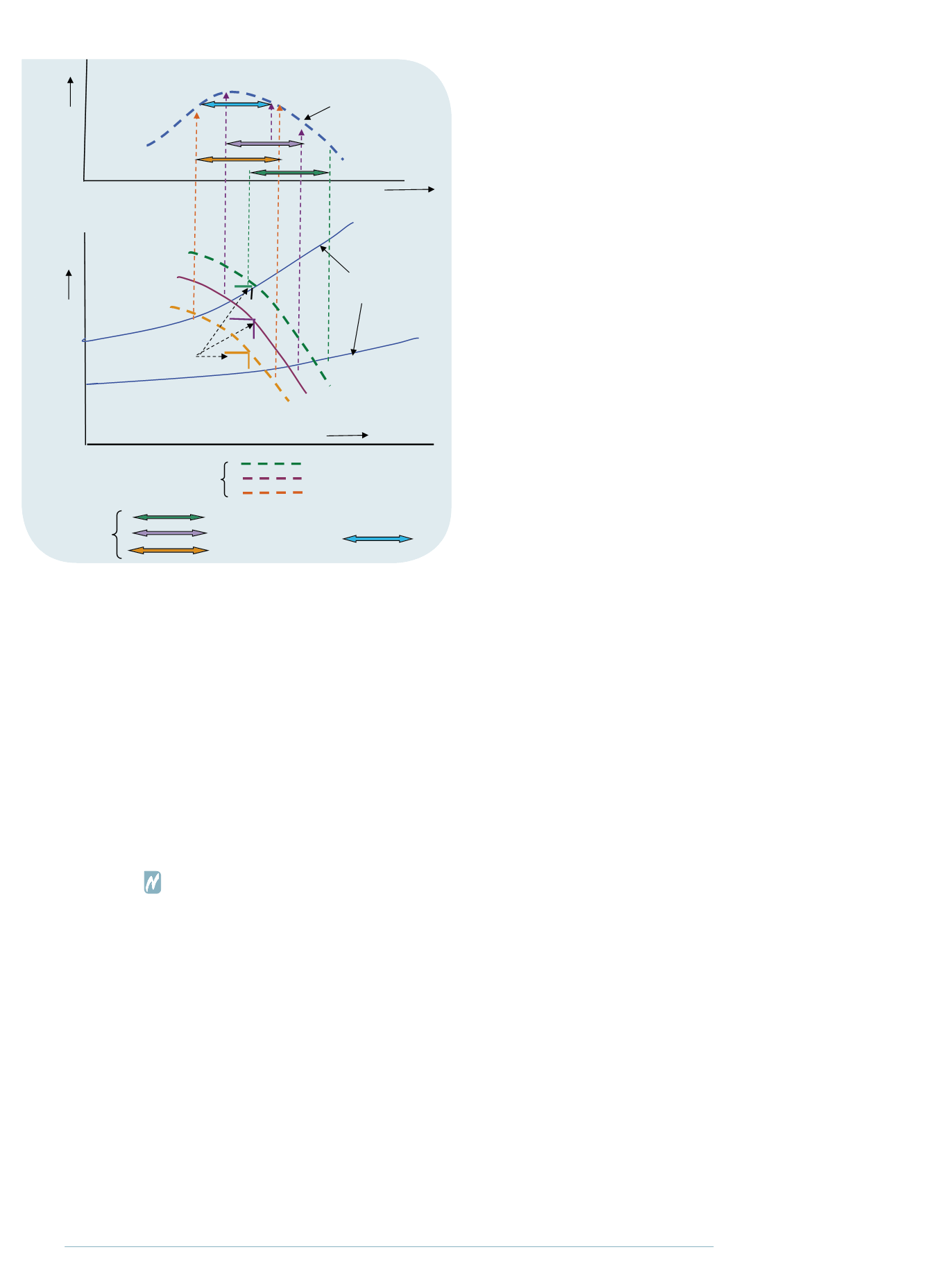

הנושא מוצג עקרונית בשרטוט המצורף. בחירת נקודת עבודה של משאבה
לפי אופיין 1 או 2 תגרום לשאיבה ביעילות נמוכה יחסית ברוב תחום
העבודה, ולא תממש במלואן את התועלות הפוטנציאליות העשויות לנבוע
מייצור והתקנת הציוד היעיל.
קביעת קוטר מדי מים משותפים ברשת עירונית
מדי מים משותפים משמשים לחישובי הפרשי המדידה של צרכני רשת
עירונית, ובחיוב חשבונות המים על סמך הפערים בין המד המשותף
למדים הדירתיים.
סקירה של מדים משותפים המותקנים בפועל מורה על שונות רבה ואי
אחידות משמעותית בקוטרים. בדומה לבעיית העדר ההנחיות להכנת
תכניות אב אזוריות שצוינה לעיל , מתברר שגם בנושא חישוב קוטר המדים
המשותפים חסרים סטנדרטים מחייבים מטעם הגורמים הממונים ברשות
המים . הדוגמה להלן מתארת מקרה ”מהשטח”:
ברשת אספקה עירונית הותקנו לאחרונה מדי מים משותפים בקוטר 2 אינטש
בראש צנרת המובילה למבני מגורים של 82 דירות, עם מדים דירתיים בקוטר
אינטש, ובנוסף - חיבור לגינה ולהידרנטים בקוטר 2 אינטש בכל קומה. ¾
הספיקה הנומינלית, המוגדרת כספיקה המרבית שבה מד המים יפעל
באופן תקין, למשל - של מד מים רב סילוני בקוטר ¾ אינטש, היא כ-5.2
מטרים מעוקבים לשעה, ושל מד 2 אינטש: כ-51 מטרים מעוקבים לשעה.
לפי נתונים אלה, מד מים 2 אינטש שקול הידראולית לכ-6 מדי ¾ אינטש.
תוצאה דומה מתקבלת לפי החישוב הפשוט שלהלן, המבוסס על השוואת
שטחי חתכי זרימה של מדי המים )05 מ”מ / 02 מ”מ, בהתאמה(, בהנחה
שמהירות הזרימה דומה:
502 = Y202
Y=~6
בקביעת קוטר המד המשותף מתבקש להפעיל שיקול דעת ולקחת בחשבון,
שלא כל הצרכנים צורכים מים בספיקות שיא במקביל, ובה בעת משקים
את הגינה ופותחים הידרנטים לכיבוי שריפה.
ניתן לשקול, למשל, חישוב לפי ספיקת שעה ממוצעת של כ-%07 של כלל
הצרכנים, במקרה המתואר - 02 מדים דירתיים )ללא השקייה וכיבוי אש( או
לפי %05 מספיקת הצרכנים, בתוספת ספיקת השקיית גינה.
במקרה המתואר, ספיקת התכן לקביעת קוטר מד המים המשותף היא כ-05
מטר מעוקב לשעה בקירוב, וקוטר המד המשותף 2 אינטש קטן מהדרוש.
התקנת מדי מים משותפים בקטרים לא מתאימים, ללא שמירת מרחקים
מאביזרים סמוכים ושסתומי אוויר במעלה, עלולים לגרום לאי דיוקים
משמעותיים במניית הספיקות ובחישוב חיובי הצרכנים.
